I. Spezifikationen

1. 16CH 3.3G Frequenzbereich: (3170MHz-3470MHz);

2. Maximale Leistung: 5W (25mW/5000mW, zwei Stufen einstellbar);

3Eingangsspannung: DC 7V-36V, unterstützt 2-8S Batterieneingabe

4Antennenanschluss:

5- Das ist ein schlauer Ton.

6. Wärmeabbauverfahren: Aluminiumlegierungshülle, Kühlkörper und Lüfter

7- Abstand zwischen den Löchern: 30,5 mm*30,5 mm /ø3,0 mm

8Abmessungen: 38 mm*38 mm*20,7 mm

9Gewicht: 38 g

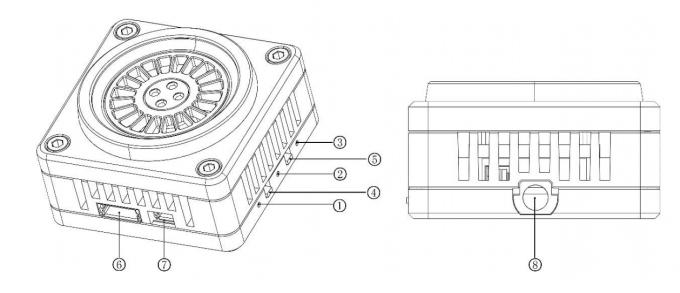

II. Einführung der Funktion

1Kanalanzeiger: rote LED

2Bandanzeige: blaue LED

3Leistungsanzeige: grüne LED

4. Band- und Kanalwechselknopf

5. Stromwechselknopf

6. 1.0 6P Stromanschluss

7. Kühlventilator-Stromkabelhalter

8. MCX-Antennenanschluss

Anmerkung: Dieses VTX verfügt über eine Temperaturschutzfunktion, wenn die Temperatur des Mikrofons über 100 °C liegt, wird die Sendeleistung dieses Mikrofons um einen Schritt reduziert.Wenn die Temperatur immer noch über 100 °C liegt, wird die Leistung um einen Schritt bis zur niedrigsten Leistung (25 mW) weiter reduziert.; zu diesem Zeitpunkt wird die Mikrofontemperatur gesenkt, und wenn die Temperatur auf 95 °C gesenkt wird, kehrt die Senderleistung auf das ursprünglich eingestellte Leistungsniveau zurück.

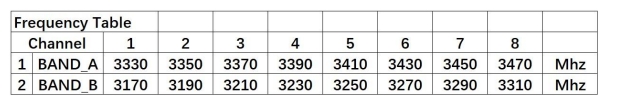

III. Frequenztabelle

VI. Gebrauchsanweisung:

1. Die VTX muss mit Platz installiert werden, um die Konvektion der Luft um das Modul herum zu gewährleisten, um die Wärmeableitung des Moduls zu gewährleisten; andernfalls startet der Modul-Überhitzungsschutz,Verringerung der Übertragungsleistung, oder sogar den Strom abschalten, um zu senden.

2Es wird empfohlen, vor dem Einschalten der Stromversorgung sicherzustellen, dass der richtige Spannungsbereich, die positiven und negativen Pole korrekt sind, um Komponenten nicht zu verbrennen.

3Es wird empfohlen, vor dem Einschalten der Stromversorgung sicherzustellen, dass die HF-HF-Ausgabe eine Antenne installiert hat, die die Lebensdauer des Moduls verlängern kann.

4Bitte lesen Sie vor dem Gebrauch das Gebrauchsanleitung, damit Sie das Modul richtig verdrahtet und die Lebensdauer verlängern können.
