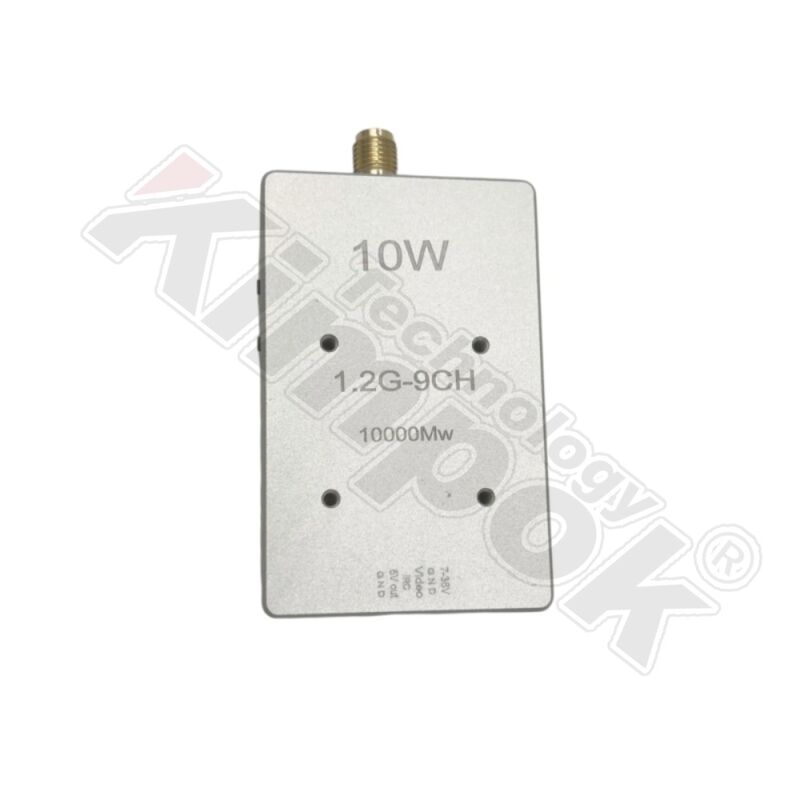

1.2G 10W FPV Bildübertragung, 1.2Ghz Bildsender, VTX VRX Renndrohnen Video- und Audioübertragung.

1.2G 10W drahtloser FPV-Videotransmitter Ultra-Langstrecken-UAV VTX 25mW 10000mW einstellbare HF-Leistung

I. Spezifikationen

1.1.2Ghz 9CH:mit einer Breite von mehr als 20 mm;

2Maximalleistung: 10W (1W/2,5W/5W,7.5W,10W Einstellbar);

3. Eingangsspannung: DC 15V-36V, mit Unterstützung4-8S Akku-Eingang

4Antennenanschluss: SMA

5.Intelligentes Audio: IRC Tramp

6. Verfahren zur Wärmeableitung: AluminiumlegierungSchale,Heizkessel und Lüfter

7. Abstand zwischen den Löchern: 20 mm*20 mm/ø2 mm

8Abmessungen: 65.8mm*37.3mm*19.3mm

9.Gewicht:48.15 g

II. FunktionEinleitung

1Kanalanzeiger: rote LED

2.BandAnzeige: Blaue LED

3Leistungsanzeige: grüne LED

4.Band undKanalwechselknopf

5. Stromwechselknopf

6. 1.0 6P Stromanschluss

7. SMA Innenöffnung des Stellens

III. Steuerungsmethode und LED-Anzeiger

1. Die Taste 4 wird zum Wechsel von Band und Kanal verwendet; jedes Mal, wenn die Taste 4 kurz gedrückt wird, um zum nächsten Kanal zu wechseln, blinkt die rote LED 1, 1.2.3.4.5.6.7.8.9 in der Reihe. Der Vorgang kann zyklisch erfolgen; siehe nachstehende Diagramm für Einzelheiten!

2. Knopf 5 ist der Strom-Anpassungsknopf. Jeder kurze Drücken schaltet die Leistung um eine Ebene, durch die fünf Ebenen von 1W, 2.5W, 5W, 7.5W und 10W. Die grüne LED ist das Leistungsindikatorlicht,mit den folgenden Zuständen, wie in der Abbildung unten dargestellt: 1W blinkt einmal, 2,5W blinkt zweimal, 5W blinkt dreimal, 7,5W blinkt viermal und 10W blinkt fünfmal.Drücken und halten Sie 3 Sekunden lang gedrückt, um in den Pit-Modus zu gelangen, wobei das grüne Licht anbleibt.

Anmerkung: Diese Bildübertragungsvorrichtung verfügt über eine Temperaturschutzfunktion.die Übertragungsleistung der Bildübertragungsvorrichtung um ein Niveau verringert wird,Wenn die Temperatur über 100°C bleibt, wird die Übertragungsleistung um eine weitere Stufe reduziert, bis sie die niedrigste Leistungsstufe (25mW) erreicht.die Temperatur des Bildübertragungsgeräts sinktWenn die Temperatur auf 95°C sinkt, kehrt die Übertragungsleistung auf das ursprünglich eingestellte Leistungsniveau zurück.
