Hochleistungs-5W-VTX 1,2G-Drohnen-Video-Sender FPV-Bildübertragung 9CH 25mW 5000mW FPV VTX

Hochleistungs-5W-VTX 1.2G-Drohnen-Video-Sender FPV-Bildübertragung 9CH 25mW 5000mW FPV VTX

I. Spezifikationen

1. 9CH 1.2G Frequenzbereich: (1080MHz-1360MHz);

2. Max. Leistung: 5W (25mW/5000mW, zwei Stufen einstellbar);

3. Eingangsspannung: DC 7V-36V, unterstützt 2-8S Batterieeingang

4. Antennenanschluss: MCX

5. Smart Audio: IRC Tramp

6. Wärmeableitungsmethode: Aluminiumlegierungsgehäuse, Kühlkörper & Lüfter

7. Lochabstand: 30,5 mm * 30,5 mm /ø3,0 mm

8. Abmessungen: 38 mm * 38 mm * 20,7 mm

9. Gewicht: 38g

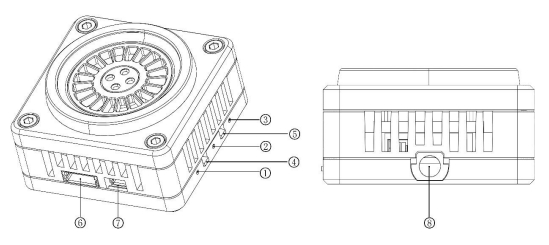

II. Funktionseinführung

1. Kanalanzeige: Rote LED

2. Bandanzeige: Blaue LED

3. Leistungsanzeige: Grüne LED

4. Band- & Kanalumschalter-Taste

5. Leistungsumschalter-Taste

6. 1.0 6P Stromanschluss

7. Kühlgebläse-Stromkabelhalter

8. MCX-Antennenanschluss

III. Steuerungsmethode und LED-Anzeige

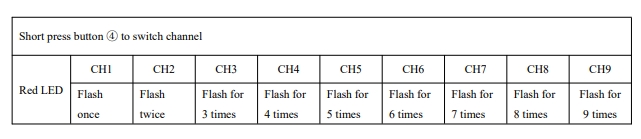

1. Taste 4 wird zum Umschalten von Band und Kanal verwendet; Jedes Mal, wenn Taste 4 kurz gedrückt wird, um zum nächsten Kanal zu wechseln, blinkt die rote LED 1, 1.2.3.4.5.6.7.8.9 der Reihe nach. Die Operation kann zyklisch sein; siehe die folgende Abbildung für Details!

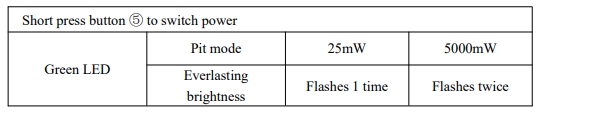

2. Taste 5 ist die Leistungsanpassungstaste, jeder kurze Druck schaltet die Leistung um eine Stufe, wobei zwischen den beiden Stufen 25mW und 5000mW gewechselt wird. Die grüne LED ist die Leistungsanzeige, der Status ist in der folgenden Abbildung dargestellt, 25mW blinkt einmal, 5000mW blinkt zweimal. 3 Sekunden gedrückt halten, um den Pit-Modus zu aktivieren, das grüne Licht leuchtet dauerhaft. Siehe Abbildung unten für Details!

Hinweis: Dieser VTX hat eine Temperatur-Schutzfunktion, wenn die Temperatur des Mikrofons höher als 100 ℃ ist, wird die Sendeleistung dieses Mikrofons um eine Stufe reduziert, wenn die Temperatur immer noch höher als 100 ℃ ist, wird die Leistung weiter um eine Stufe reduziert, bis zur niedrigsten Leistung (25mW); zu diesem Zeitpunkt wird die Mikrofontemperatur gesenkt, und wenn die Temperatur auf 95 ℃ gesenkt wird, wird die Sendeleistung auf die ursprünglich eingestellte Leistungsstufe zurückgesetzt.
