1.2G 4W UAV Video-Sender 1.2Ghz FPV Langstrecken-Video-Verbindung mit 9 Kanälen Unterstützung IRC Tramp

1.2G 4W UAV Video-Sender 1.2Ghz FPV Langstrecken-Video-Verbindung mit 9 Kanälen Unterstützung IRC Tramp

I. Spezifikationen

1. 1.2GHz 9CH:1080 MHz bis 1360 MHz

2. Maximalleistung: 4W(25 mW/2000 mW/4000 mW,Verstellbar)

3. Eingangsspannung: Gleichspannung 7V-36V, unterstützt 2-8S Batterieneingang

4Antennenanschluss:SMA Innenöffnung des Stellens

5.Intelligentes Audio: IRC Tramp

6. Verfahren zur Wärmeableitung: AluminiumlegierungSchale,Heizkessel und Lüfter

7. Abstand zwischen den Löchern: 20 mm*20 mm/ø2 mm

8Abmessungen: 53 mm*28,85 mm*16 mm

9. Gewicht:25.85g

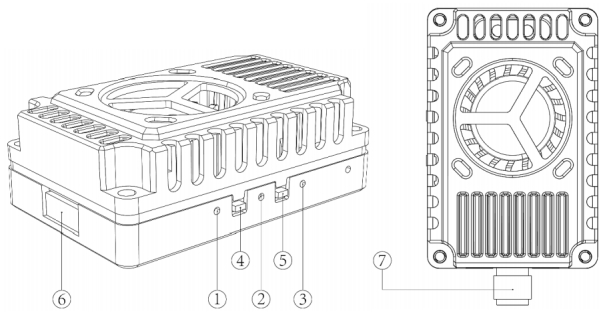

II. FunktionEinleitung

1Kanalanzeiger: rote LED

2.BandAnzeige: Blaue LED

3Leistungsanzeige: grüne LED

4.Band undKanalwechselknopf

5. Stromwechselknopf

6. 1.0 6P Stromanschluss

7. SMA Innenöffnung des Stellens

III. KontrolleMEthod und LEDIch...Indikator

1. Die Taste 4 wird zum Wechsel von Band und Kanal verwendet; jedes Mal, wenn die Taste 4 kurz gedrückt wird, um zum nächsten Kanal zu wechseln, blinkt die rote LED 1, 1.2.3.4.5.6.7.8.9 in der Reihe. Der Vorgang kann zyklisch erfolgen; siehe nachstehende Diagramm für Einzelheiten!

2. Knopf 5 ist der Strom-Anpassungsknopf. Jeder kurze Drücken schaltet die Leistung um eine Stufe, Rad durch die vier Ebenen von 25mW, 2000mW, und 4000mW. Die grüne LED ist die Leistungsanzeige Licht,mit den folgenden Zuständen, wie in der Abbildung unten dargestellt:: 25mW blinkt einmal, 1000mW blinkt zweimal, 2000mW blinkt dreimal und 4000mW blinkt viermal.Siehe folgende Abbildung für Einzelheiten!

Anmerkung: Diese Bildübertragungsvorrichtung verfügt über eine Temperaturschutzfunktion.die Übertragungsleistung der Bildübertragungsvorrichtung wird um ein Niveau reduziert.Wenn die Temperatur über 100°C bleibt, wird die Übertragungsleistung um eine weitere Stufe reduziert, bis sie die niedrigste Leistungsstufe (25mW) erreicht.die Temperatur des Bildübertragungsgeräts sinktWenn die Temperatur auf 95°C sinkt, kehrt die Übertragungsleistung auf das ursprünglich eingestellte Leistungsniveau zurück.
