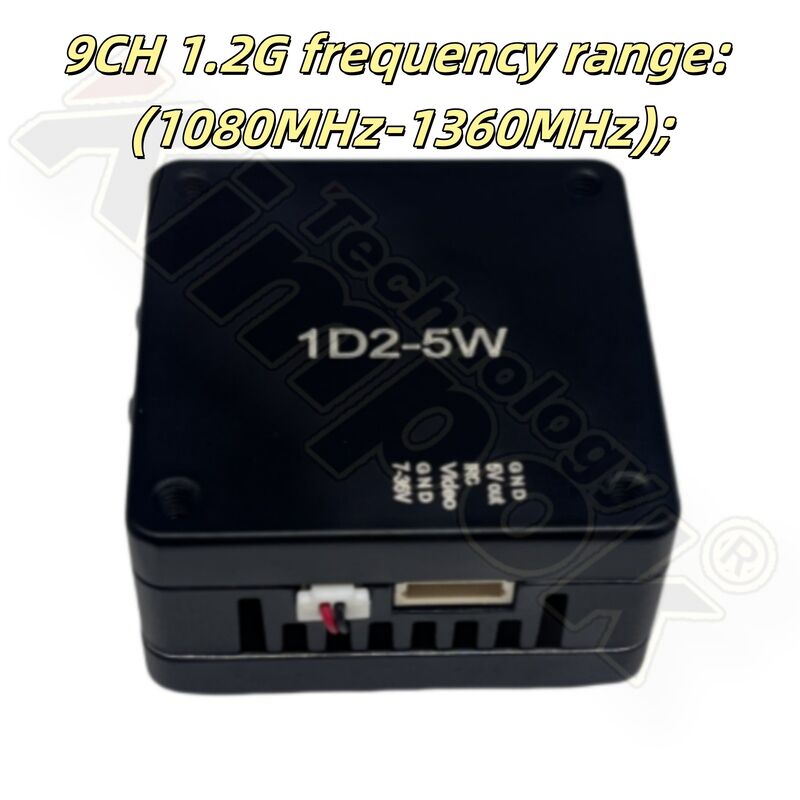

5W 1,2 GHz FPV VTX 9CH Video Sender 1080 MHz-1360 MHz

• 9CH 1,2G Frequenzbereich: 1080MHz-1360MHz
• Maximale Leistung: 5 W (25 mW/5000 mW, zwei Stufen einstellbar)
• Eingangsspannung: Gleichspannung 7V-36V, unterstützt 2-8S Batterieneingang
• Antennenanschluss: MCX
• Intelligentes Audio: IRC Tramp
• Wärmeverteilungsmethode: Aluminiumlegierungshülle, Kühlkörper und Lüfter
• Die Abstände zwischen den Löchern: 30,5 mm × 30,5 mm /ø3,0 mm
• Abmessungen: 38 mm × 38 mm × 20,7 mm
• Gewicht: 38 g

• Kanalanzeiger: rote LED
• Bandanzeige: blaue LED
• Leistungsanzeige: grüne LED
• Band- und Kanalwechselknopf
• Schaltfläche
• 1.0 6P Stromanschluss
• Kühlventilator-Stromkabelhalter
• MCX-Antennenanschluss

Der Knopf 4 wird zum Wechsel von Band und Kanal verwendet; jedes Mal, wenn der Knopf 4 kurz gedrückt wird, um zum nächsten Kanal zu wechseln, blinkt die rote LED 1.2.3.4.5.6.7.8Die Operation kann zyklisch sein.

Knopf 5 ist der Strom-Anpassungsknopf, jeder kurze Drücken schaltet die Leistung um einen Schritt, Zyklus zwischen den beiden Schritten von 25mW und 5000mW. Die grüne LED ist der Leistungsindikator,Der Status wird in der folgenden Abbildung dargestellt:Drücken und halten Sie 3 Sekunden gedrückt, um in den Pit-Modus zu gelangen, das grüne Licht ist immer an.

• Die VTX muss mit ausreichend Platz installiert werden, um eine ordnungsgemäße Luftkonvektion zur Wärmeableitung zu gewährleisten, da sonst der Überhitzungsschutz aktiviert werden kann, wodurch die Übertragungsleistung reduziert oder abgeschaltet wird.
• Stellen Sie vor dem Einschalten sicher, dass der richtige Spannungsbereich und die richtige Polarität vorhanden sind, um Komponentenbeschädigungen zu vermeiden.
• Vor dem Einschalten ist sicherzustellen, dass eine Antenne richtig an der HF-Ausgabe angebracht ist, um die Lebensdauer des Moduls zu verlängern.
• Bitte lesen Sie vor dem Gebrauch die Gebrauchsanleitung, um eine ordnungsgemäße Verkabelung zu gewährleisten und die Lebensdauer des Moduls zu maximieren.
