Ultra-Hochleistung 5,8 GHz 15W UAV Video-Sender 5,8G FPV VTX für RC-Drohne 1W 2W 5W 7,5W 15W VTX

Ultra-Hochleistung 5,8 GHz 15W UAV Video-Sender 5,8G FPV VTX für RC-Drohne 1W 2W 5W 7,5W 15W VTX

I. Spezifikationen

1. 4,9 GHz-6 GHz 80CH: (4990MHz-5945MHz)

2.Maximalleistung:15W(1W/4W/8W,12W,15W,einstellbar);

3Eingangsspannung: DC 18V-36V, zur Unterstützung6-8S Akku-Eingang

4Antennenanschluss: SMA

5- Das ist ein schlauer Ton.

6. Wärmeableitungsmethode: Aluminiumlegierung Wärmeabnehmer + Ventilator

7. Abstand zwischen den Löchern: 20 mm*20 mm/ø2 mm

8Abmessungen: 65.8mm*37.3mm*19.3mm

9.Gewicht:48.15 g

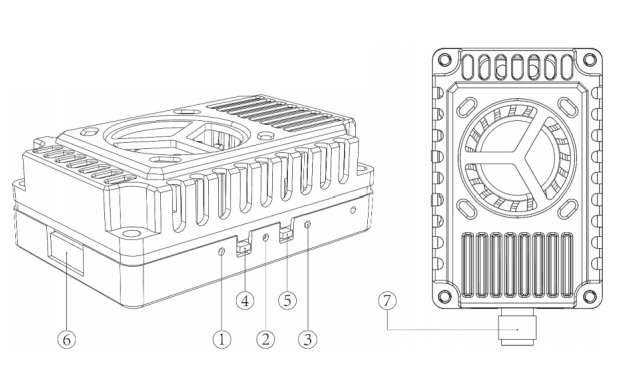

II. FunktionEinleitung

1Kanalanzeiger: rote LED

2.BandAnzeige: Blaue LED

3Leistungsanzeige: grüne LED

4.Band undKanalwechselknopf

5. Stromwechselknopf

6. 1.0 6P Stromanschluss

7. SMA Innenöffnung des Stellens

V. KontrolleMEthod und LEDIch...Indikator

1Knopf 4 ist der Frequenzpunkt- und Frequenzbandschalterknopf; jeder kurze Knopfdruck4Die entsprechende rote LED blinkt in der Folge: Frequenzpunkte 1, 2, 3, 4, 5, 6, 7, 8 und 9. Diese Operation kann in einer Schleife wiederholt werden.Siehe nachstehende Abbildung!

2.Lange drücken Sie die Taste 4 zum Wechseln der Frequenzbänder. Lange drücken Sie 5 Sekunden lang und die entsprechende blaue LED blinkt, die die Frequenzgruppen A und B in Folge anzeigt. Dieser Vorgang kann wiederholt werden;Siehe nachstehende Abbildung!

3.Schaltfläche 5 ist der Strom-Anpassungsknopf. Jeder kurze Druck schaltet die Leistung um eine Ebene, durch die fünf Ebenen von 1W,4W, 8W, 12W und 15W. Die grüne LED ist das Leistungsanzeigerlicht,mit den folgenden Zuständen, wie in der Abbildung unten dargestellt:: 1W blinkt einmal, 2,5W blinkt zweimal, 8W blinkt dreimal, 12W blinkt viermal und 15W blinkt fünfmal.Siehe folgende Abbildung für Einzelheiten!
