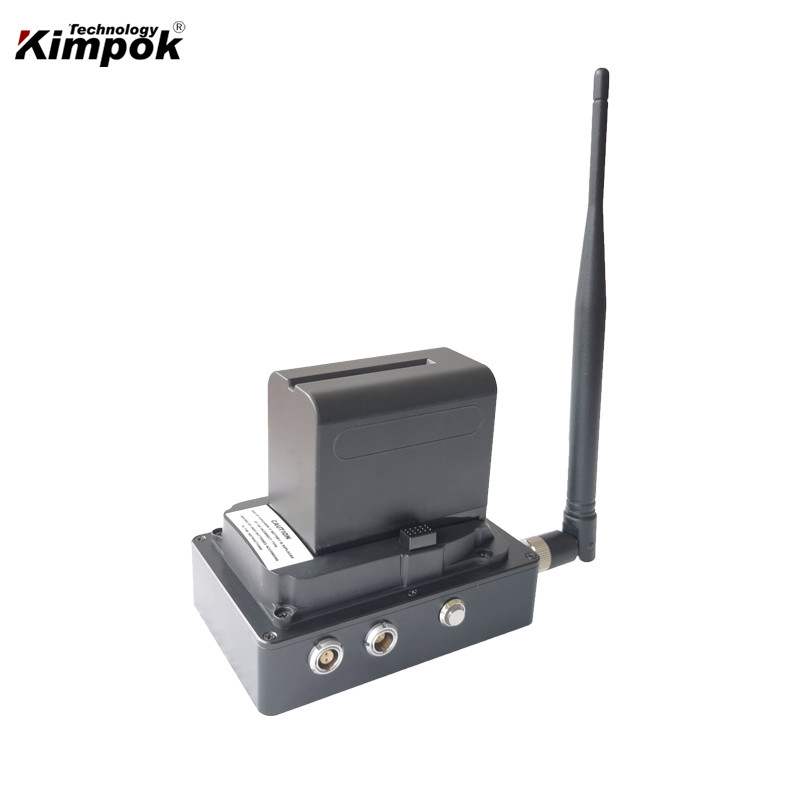

20 km COFDM-Videotransmitter für die Fernübertragung von UAVs
Mini-UAV COFDM-Sender Einführung:
Ein solch neues Design 1080P HD-Sender ist ein leistungsfähiges HD-Sendsystem,das den Kern der mobilen Kommunikationstechnologie COFDM (Multi-Carrier-Modulationstechnik) verwendet,die ein hochwertiges und stabiles digitales Full-HD-Videosignal unter dem Zustand der Hochgeschwindigkeitsübertragung von mobilen und schweren Bausteinen in Stadtumgebung übertragen kann.Unterstützt Full HD 1080P H.264-Codierungsformat und HD/SDI zwei HD-Eingänge (einfach auswählen) sowie unterstützt Stereo-Balance-Audioeingang und Schmalbandübertragungssystem.
Eigenschaften:
- Niedrige Verzögerung, Leichtgewicht, Live-Übertragung;
- COFDM-Modulation;
- Unterstützung von Bildern in Full-HD-Qualität
- Unterstützung von 1080i/1080P HD-Übergang;
- Unterstützung von zusammengesetzten Standard-Video- und ausgewogenen Audioeingaben;
- Einbauteil mit HDM- oder HD-SDI-Schnittstelle (einfach auszuwählen);
- Alle Parameter können vom Benutzer eingestellt werden.
Spezifikation:
| Strombereich |
| Gleichstrom-Eingang |
DC11V bis DC16V |
| Arbeitsstrom |
≤ 1.1A@DC12.5V |
| Übertragungsbereich: |
| Frequenzbereich Ausgang |
250MHz-320MHz-330MHz-450MHz-1000MHz-4400MHz oder kann nach Kundenwünschen angepasst werden. |
| Modulation |
COFDM |
| HF-Bandbreite |
4/8MHz ((verstellbar) |
| Leistung |
1-3W (verstellbar) in einem Schritt von 1 dB |
| SHG |
> 52 dBc |
| Verschlüsselung |
AES128/256bits |
| Konstellation |
QPSK, 16QAM, 64QAM |
| FEC |
1.2, 2.3, 3.4, 5.6, 7/8 |
| Wartezeit |
3/12,1/16,1/8,1/4 |
| Träger |
2K |
| Flachheit |
Vollband≤2dB,8MHz≤0,5dB |
| AV-Schnittstelle |
HD/SDI (müssen Sie sich entscheiden) |
| CNR (Gewichtung) |
58 dB |
| Abfallfeld SNR (nicht gewichtet) |
≥ 50 dB |
| Analog-Audio |
| Ausgeglichener Audio-Eingangsbereich |
Vmax = ± 15V |
| Ungleichgewichte Audio-Eingangsbereiche |
Vmax = 3Vpp |
| HD-Schnittstelle |
SDI/HD (einfache Auswahl) |
| Verschlüsselung |
AES 128/265 Bit / ALLTECH Basic Verschlüsselung |
| Standards |
SMPTE 425M (Ebene A und B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M |
| Eingangsbereich |
800 ± 80 mV |
| Versionen |
HD 1.3 |
| HDCP-Protokoll |
- Ja, das ist es. |
| Unterstützung der Codierung |
| AV-Rate |
64, 96,112,128,160,192,224,256,320,384Kbps (verstellbar) |
| Audio-Codierungsmodus |
MPEG1 Layer2 |
| CBER |
< 2,0E-4 |
| Auflösung des Videos |
Höchstmenge 1920×1080P/I@60P |
| Video-Codierung |
H.264 |
| Video-Geschwindigkeit |
500kbps-16,68Mbps (Autoanpassung) |
| Format |
YCbCr4:2:2 |
| Betriebstemperatur |
-25°C bis 55°C |
| Speichertemperatur |
-40°C bis 70°C |
| Entfernung |
1-40km LOS-Distanz (in der Luft)
1-2 km NLOS-Distanz ((Boden zu Boden)
|
| Erscheinungsmerkmale |
| Abmessung |
167*90*25 mm |
| Gewicht |
515 g |
Häufige Fragen:
F1: Was kann ich von Ihnen kaufen?
COFDM digitaler AV-Sender, IP-Mesh-Radio, analoger Video-Sender, Radiodatentransceiver und Senderempfänger OEM-Hauptplatte.
F2: Warum sollte ich wählen - Was ist mit dir?
Unser Kernforschungsteam stammt von der erstklassigen Universität in China, mit dem Schwerpunkt Kommunikationstechnik.Wir sind der Ansicht, daß sich die drahtlose Kommunikation auch künftig auf den Berufsmärkten weiterentwickeln wird..
Q3: Haben Sie eine Mindestbestellmenge?
Keine MOQ-Grenze, 1pc ist akzeptabel.
Q4:Was für einen Produktservice kann ich haben?
OEM- und ODM-Service.
F5: Wie lautet die Produktgarantie?
Wir bieten eine zweijährige Garantie und lebenslange Wartung.
F6: Wie lange dauert die durchschnittliche Vorlaufzeit?
5-7 Arbeitstage für ein normales Modell und 20-30 Arbeitstage für ein individuelles Modell.
F7: Welche Zahlungsmethoden akzeptieren Sie?
Wir akzeptieren Banküberweisung, Western Union, PayPal oder Barzahlung.
F8: Können Sie die entsprechenden Unterlagen liefern?
Ja, wir können die meisten Unterlagen liefern, einschließlich Zertifikate der Analyse / Konformität; Herkunftsland und andere Exportdokumente, wenn erforderlich.
Unser Dienst:
· Einheitliche ODM/OEM-Lösung
• 24-Stunden-technischer Support;
· lebenslange Wartung (Ersatzteile werden nach einem Jahr in Rechnung gestellt);
· professionelle Systementwicklung und -konstruktion;
Sie erhalten hier einen guten Preis und hohe Qualität, da wir seit 2008 ein erfahrener Hersteller im Bereich drahtlose Mikrowellenübertragung sind. Wir sind die Quelle.
